Estantes móveis Armazenamento compacto numa pequena área

Estantes móveis

Os sistemas de estantes móveis pertencem aos sistemas de estantes dinâmicas. Linhas individuais de estantes são montadas em carrinhos de transferência móveis resistentes à torção, que se deslocam sobre carris por meio de rodas. Como resultado, apenas um corredor de serviço é aberto de cada vez, enquanto as filas de prateleiras restantes são empurradas juntas. Isto poupa nos corredores de cremalheira fixa. Na melhor das hipóteses, quase 100% de espaço pode ser poupado com este método de armazenamento

Que tipos de prateleiras podem ser utilizadas para estantes móveis?

Dependendo dos requisitos e das mercadorias a armazenar, quase todos os tipos de estantes, tais como estantes cantilever ou paletização, podem ser convertidos em estantes móveis. As estantes cantilever são a melhor opção para o armazenamento compacto de mercadorias longas, enquanto que as estantes clássicas de paletes são adequadas para o armazenamento de mercadorias paletizadas ou caixas de malha. Além disso, as estantes podem também ser convertidas em estantes móveis. Especialmente para o armazenamento de peças pequenas ou sobressalentes com muitas variantes, esta é a melhor solução.

A vantagem decisiva das estantes móveis é o ganho de espaço com economias simultâneas nas rotas de transporte.

Onde são utilizadas as estantes móveis?

A área clássica de aplicação para prateleiras móveis é o arquivo, onde um grande número de ficheiros e documentos têm de ser armazenados durante um longo período de tempo. Este método de armazenamento está a ser utilizado cada vez mais frequentemente em vários sectores. Na indústria do alumínio, os perfis, tubos e outros bens longos são armazenados de forma compacta em estantes móveis. As óperas e teatros armazenam conjuntos completos para vários espectáculos. No entanto, as estantes móveis estão também a ser cada vez mais utilizadas no comércio de madeira e no comércio de materiais de construção, uma vez que o espaço no solo é normalmente limitado.

A segurança nos corredores das estantes móveis é assegurada, por exemplo, por barreiras luminosas montadas na extremidade e nos lados compridos das estantes. Estes cumprem as directrizes legais para equipamento de segurança pessoal.

Vantagens do racking móvel num relance:

  • Capacidade de armazenamento até 100% superior
  • Manuseamento manual com manivela manual ou accionamento eléctrico
  • Aplicável para suportes de cantilever ou paletes
  • Estantes móveis até 60 metros de comprimento, capacidade de carga até 200 t
  • Dispositivos de segurança e sistemas de protecção pessoal de acordo com as directrizes válidas
  • Controlo de rádio opcional
  • Sistema de rodas de carril liso em aço especial
  • Pode ser adaptado em salas existentes

ConsultaDescarregar brochura

Suportes móveis

Na logística de armazém, muitos termos técnicos são utilizados para os vários sistemas de armazenamento e estantes.

Existe alguma diferença entre estantes móveis e prateleiras móveis?

Ambos os termos técnicos descrevem basicamente o mesmo sistema de prateleiras. No caso de estantes móveis, tende-se a pensar espacialmente e a mudar a posição das filas de estantes movendo os carrinhos em que as estantes estão montadas. A movimentação das prateleiras está associada a um processo manual, como se as prateleiras fossem movimentadas à mão. Isto é mesmo possível com pequenos sistemas de estantes móveis. Para o accionamento manual, o movimento é feito por manivelas mecânicas. Ao rodar a manivela, a força é transmitida aos eixos dos carros de transferência por meio de cambotas. Estes movem-se então para a direita ou esquerda até que o corredor do rack desejado esteja totalmente aberto e as filas restantes do rack sejam empurradas juntas.

O termo estantes móveis está associado à ideia de que as estantes são conduzidas e movidas electricamente ou de alguma outra forma dinâmica. As estantes são montadas em carruagens de travessia (ou também chamadas chassis) e formam uma unidade fixa. Ao carregar num botão, um ou mais destes racks móveis movem-se então numa direcção e libertam o corredor de operação. Particularmente no caso de estantes móveis maiores com carga completa, o movimento manual já não é possível. É aqui que os accionamentos eléctricos são utilizados. Em frente de cada linha de rack há um interruptor eléctrico. Assim que esta é pressionada, a tensão é aplicada aos eixos e as estantes móveis começam a mover-se electricamente. As estantes móveis são protegidas por sensores e barreiras de luz de modo a que as estantes móveis sejam imediatamente paradas no caso de uma pessoa não intencional entrar no corredor da estante.

Em última análise, tanto os termos técnicos estantes móveis como as estantes móveis são o mesmo sistema de estantes.

Sistema de estantes móveis

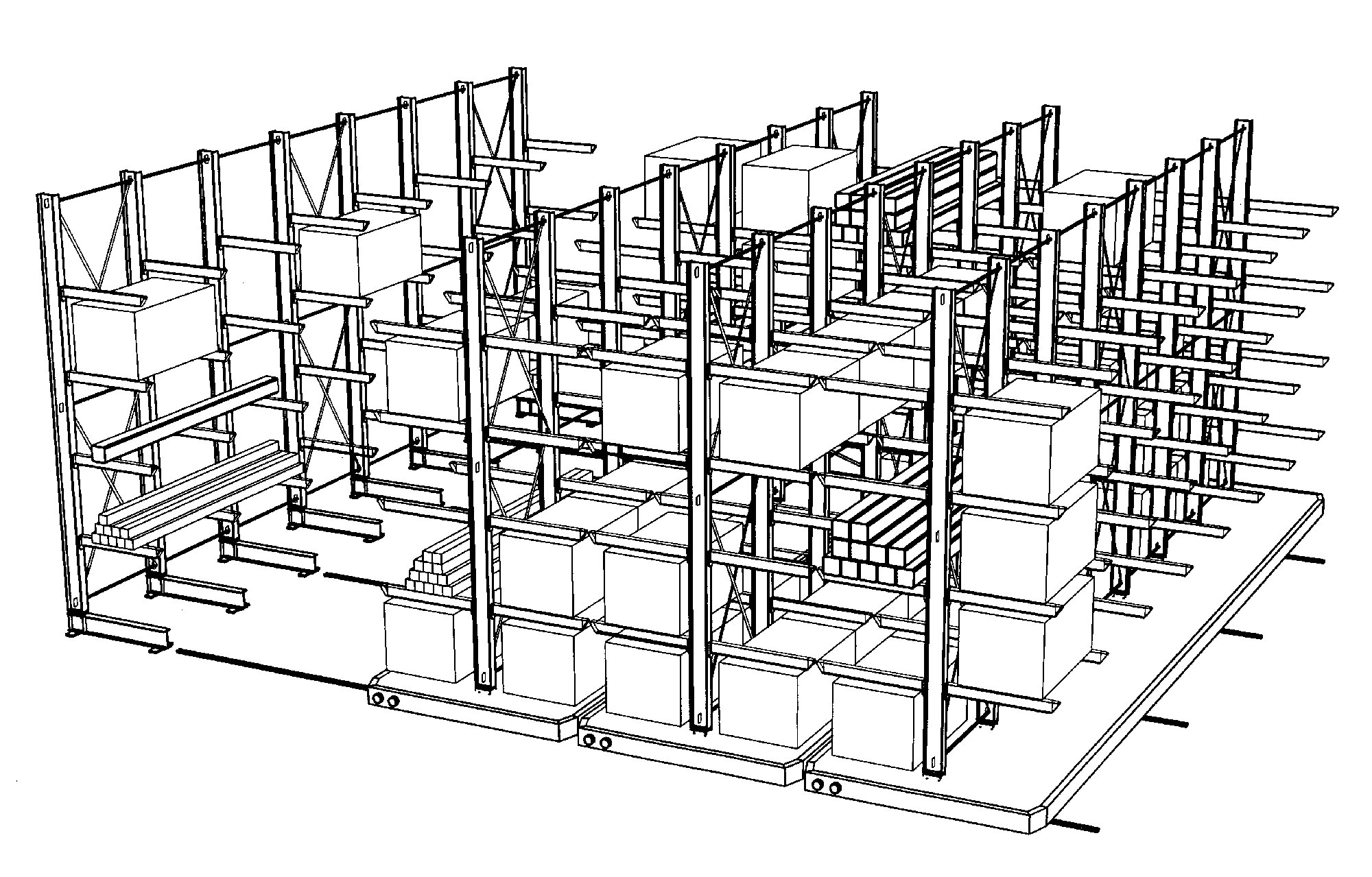

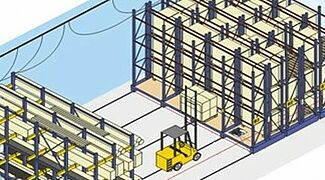

Desenho de um sistema de estantes móveis
Sistema de estantes móveis

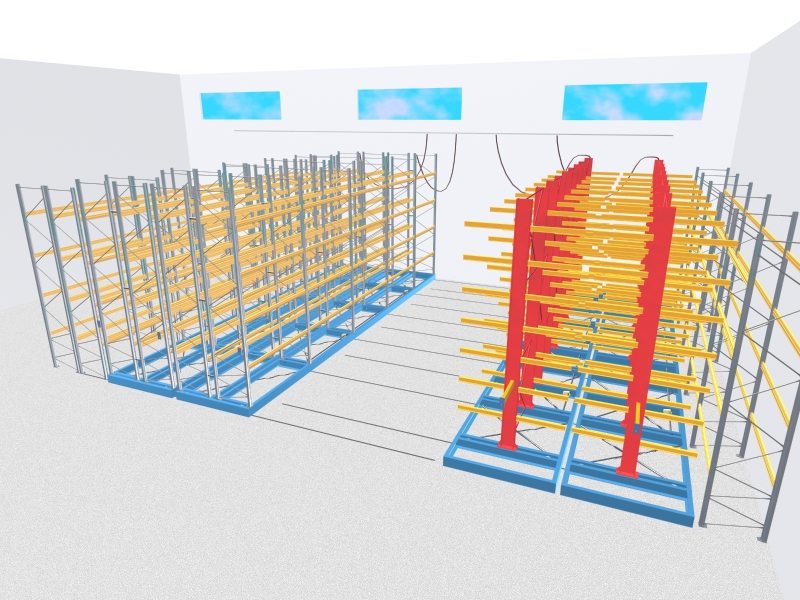

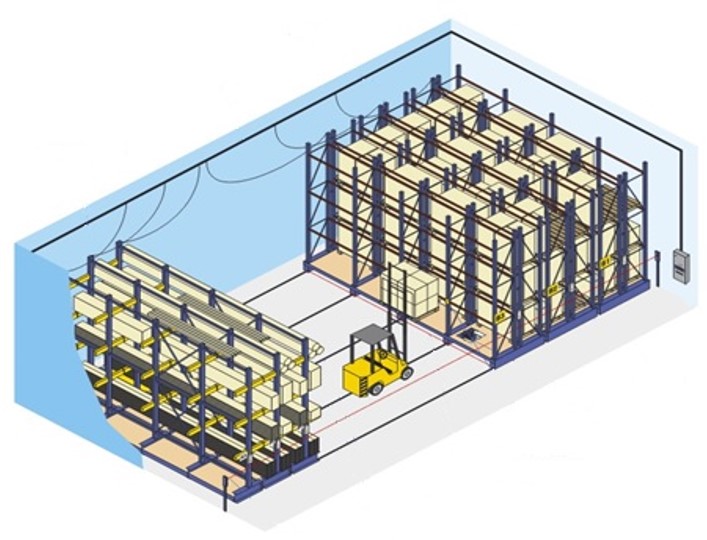

Desenho 3-D de um sistema de estantes móveis
Sistema de estantes móveis

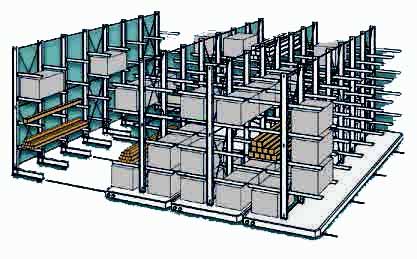

Esboço de princípio de estantes móveis. Apenas um corredor de operação se abre. As restantes filas de prateleiras são empurradas juntas.

Estantes móveis na indústria do alumínio

Estantes móveis no comércio da madeira

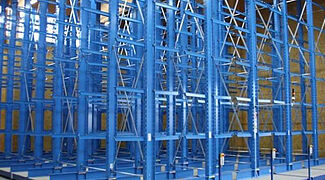

Estantes cantilever como estantes móveis

Estantes cantilever em carros de transferência permitem a utilização mais eficiente do espaço no seu armazém. Dependendo do desenho escolhido, a capacidade de armazenamento pode ser aumentada até 100%. Os sistemas móveis são ideais para bens volumosos com baixa frequência de acesso. Para este fim, as estantes são montadas em carruagens de travessia, que podem ter até 70 metros de comprimento. Estes podem ser deslocados manualmente ou por controlo remoto via rádio para que o corredor desejado se abra.

Prateleiras OHRA - móveis nas carruagens de travessia

As carruagens de travessia para as estantes móveis funcionam sobre carris que foram previamente instalados no chão do corredor. É também possível uma instalação subsequente de carris e carruagens de travessia para as suas estantes de cantilever OHRA existentes em espaços de armazém existentes. À noite, as estantes são posicionadas nas carruagens de travessia numa posição nocturna, o que torna impossível o acesso não desejado com empilhadores. Segurança fiável e normas comprovadas são igualmente importantes para as estantes com sistema de travessia. Os suportes de cantilever da OHRA em carruagens de transferência cumprem os regulamentos de acordo com a directriz BGR 234 da Associação de Seguros de Responsabilidade Civil do Empregador e as normas CE.

Prateleiras OHRA nas carruagens de transferência - As suas vantagens

  • Expansão da capacidade de armazenamento até 100%.
  • Controlo através de controlo remoto por rádio
  • Possibilidade de instalação posterior dos carris em edifícios existentes
  • Segurança de acordo com BGR 234 e CE

Pedido de orcamento

Estantes móveis

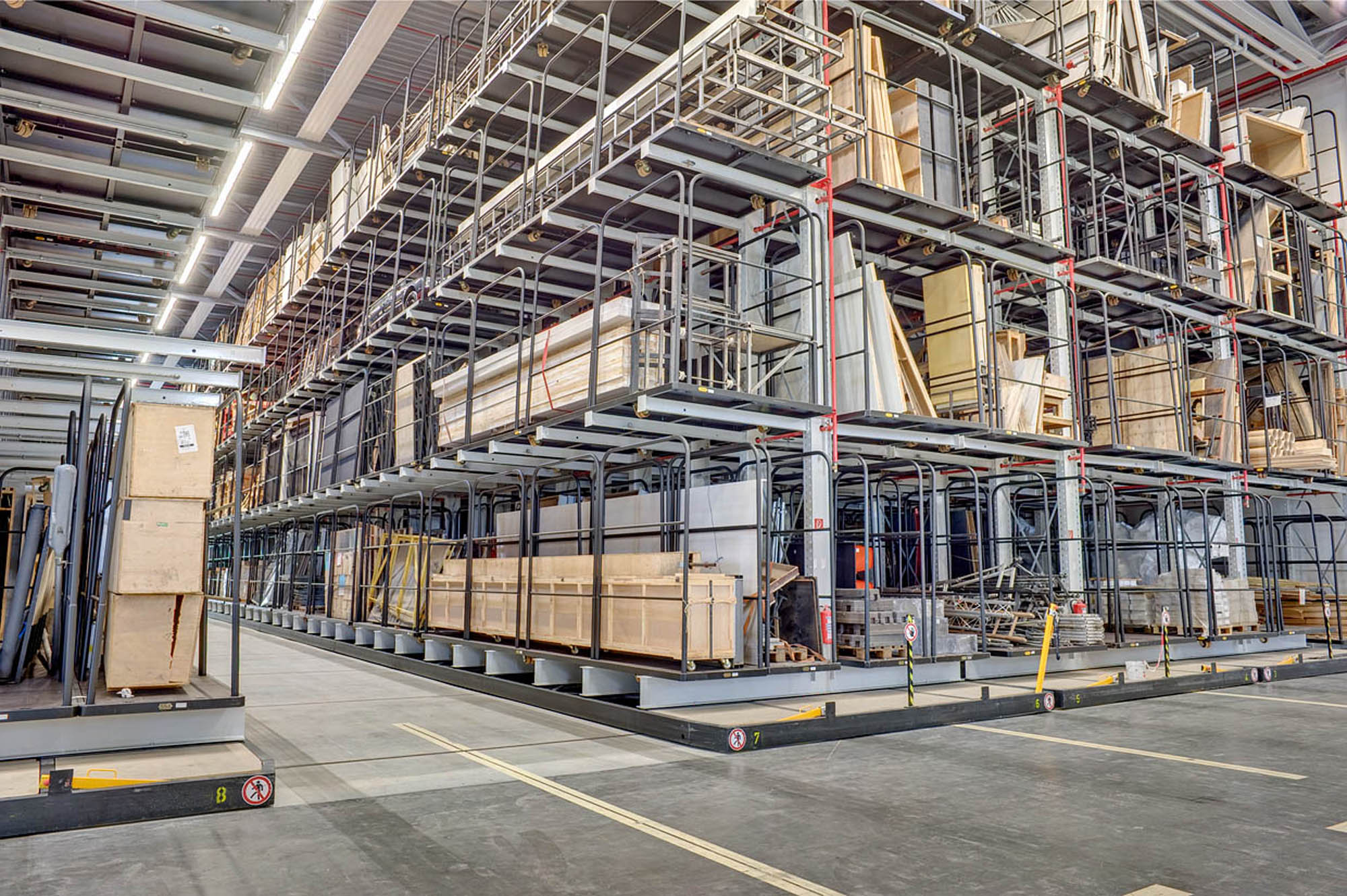

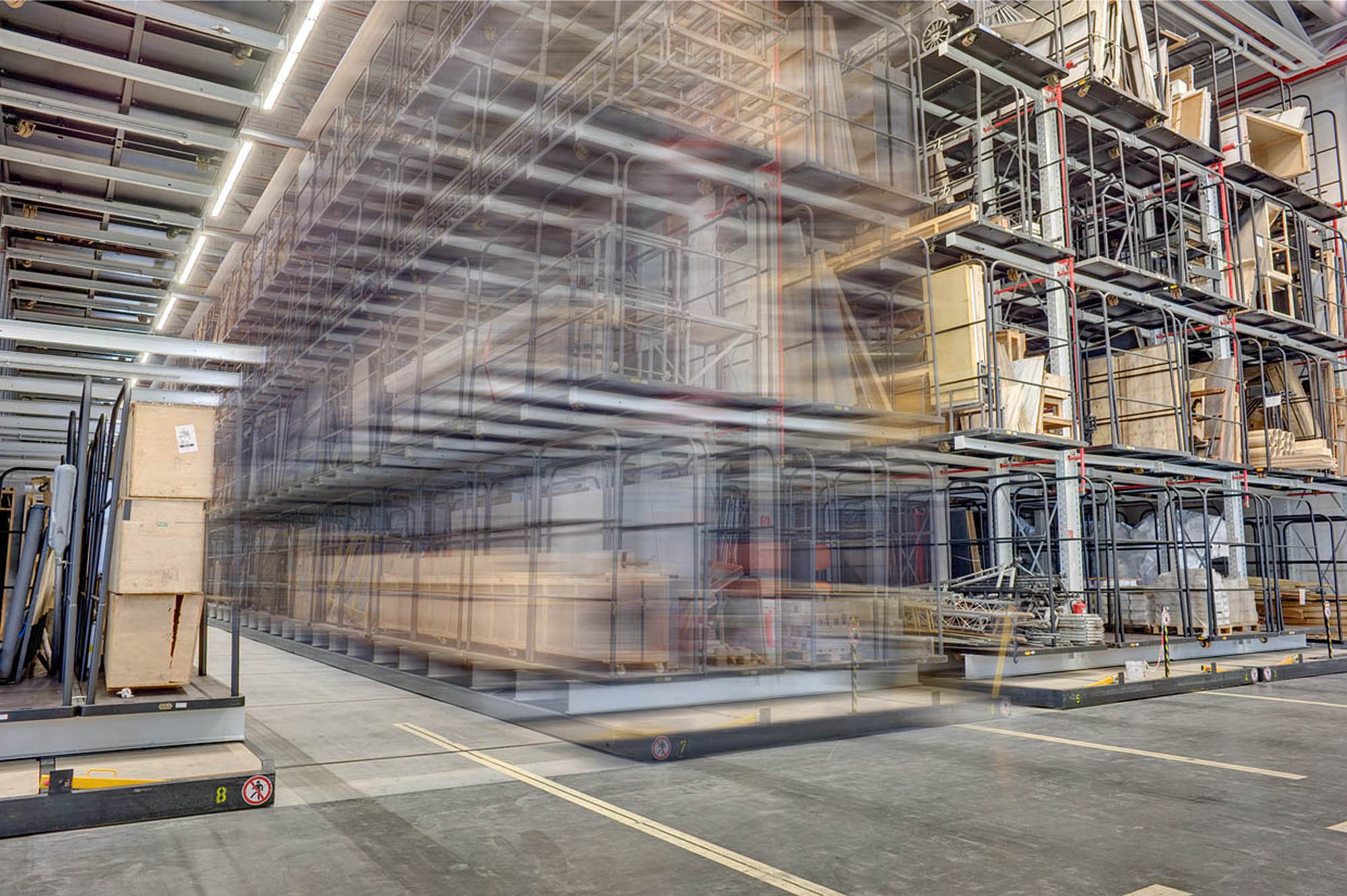

Estantes móveis no armazém de cenários de um teatro estatal. As carruagens de transferência afastam-se com o premir de um botão.
Estantes móveis Estantes cantilever

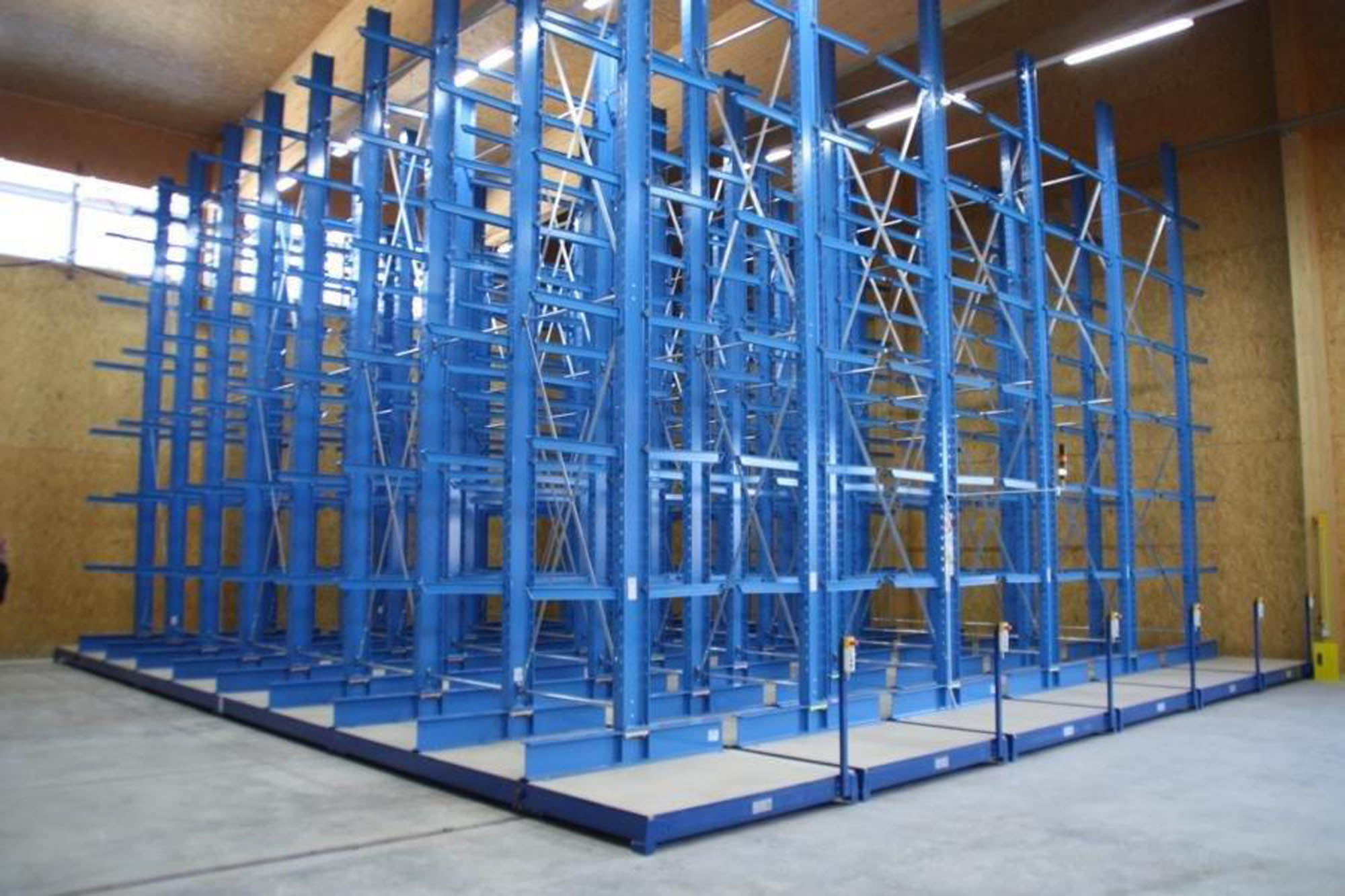

Armazenamento de deflectores compacto. Todas as filas de prateleiras estão próximas umas das outras, excepto o corredor onde se pretende armazenar e recuperar.
Estantes móveis Estantes cantilever
Esboço de princípio de um sistema compacto de estantes móveis.
Estantes móveis Estantes cantilever

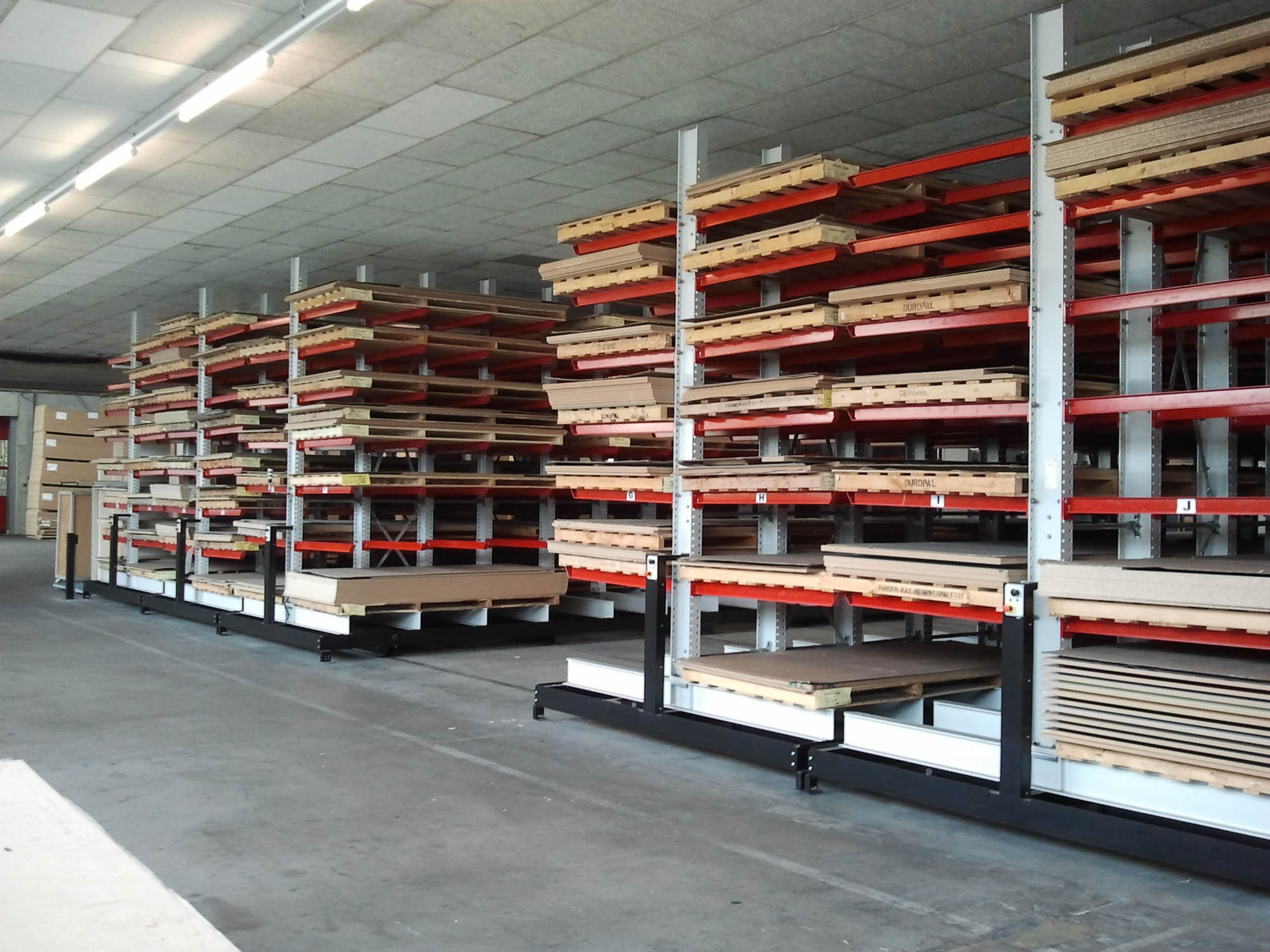

Suporte móvel de cantilever num comércio de madeira.
Estantes móveis Estantes cantilever

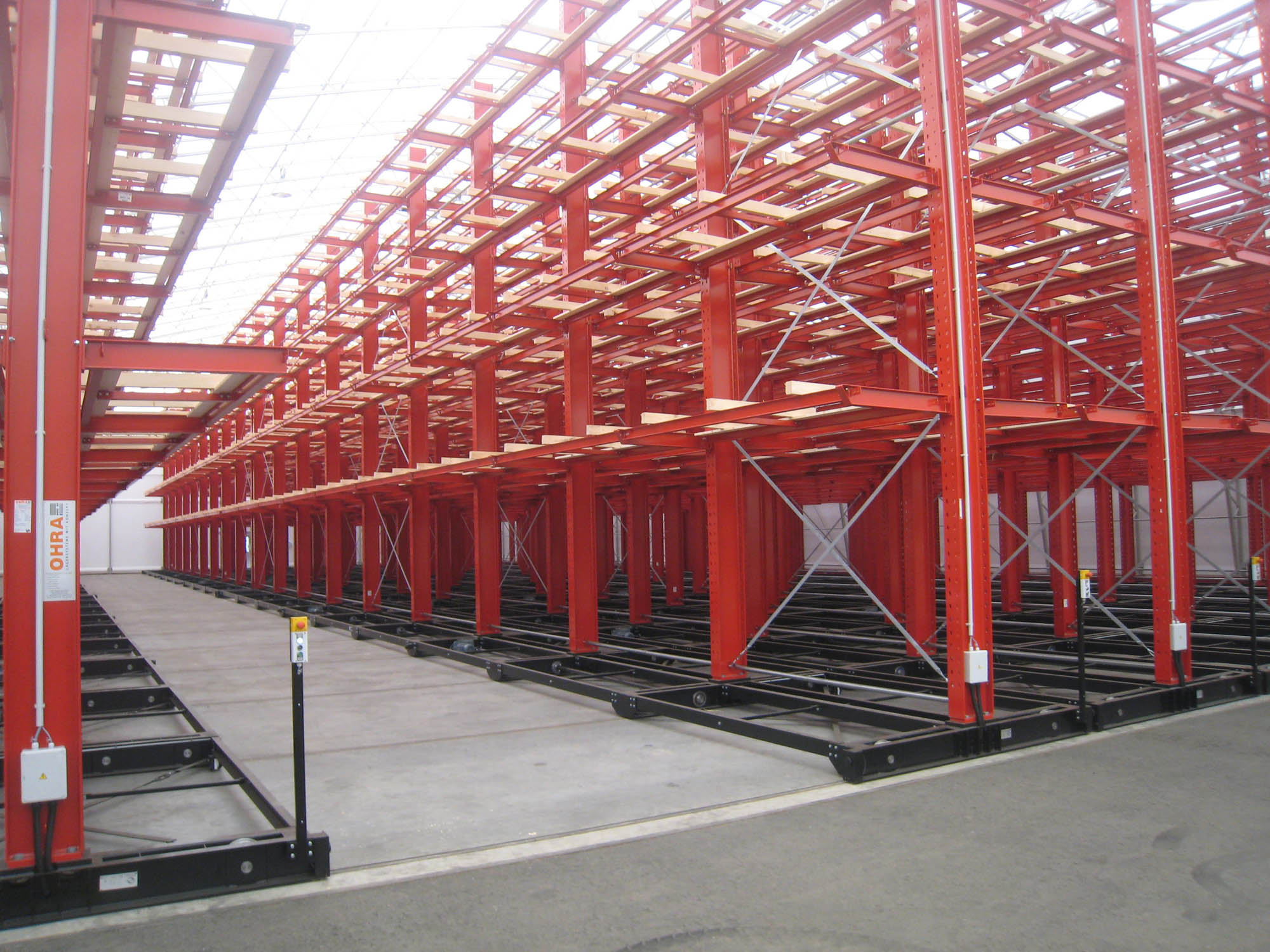

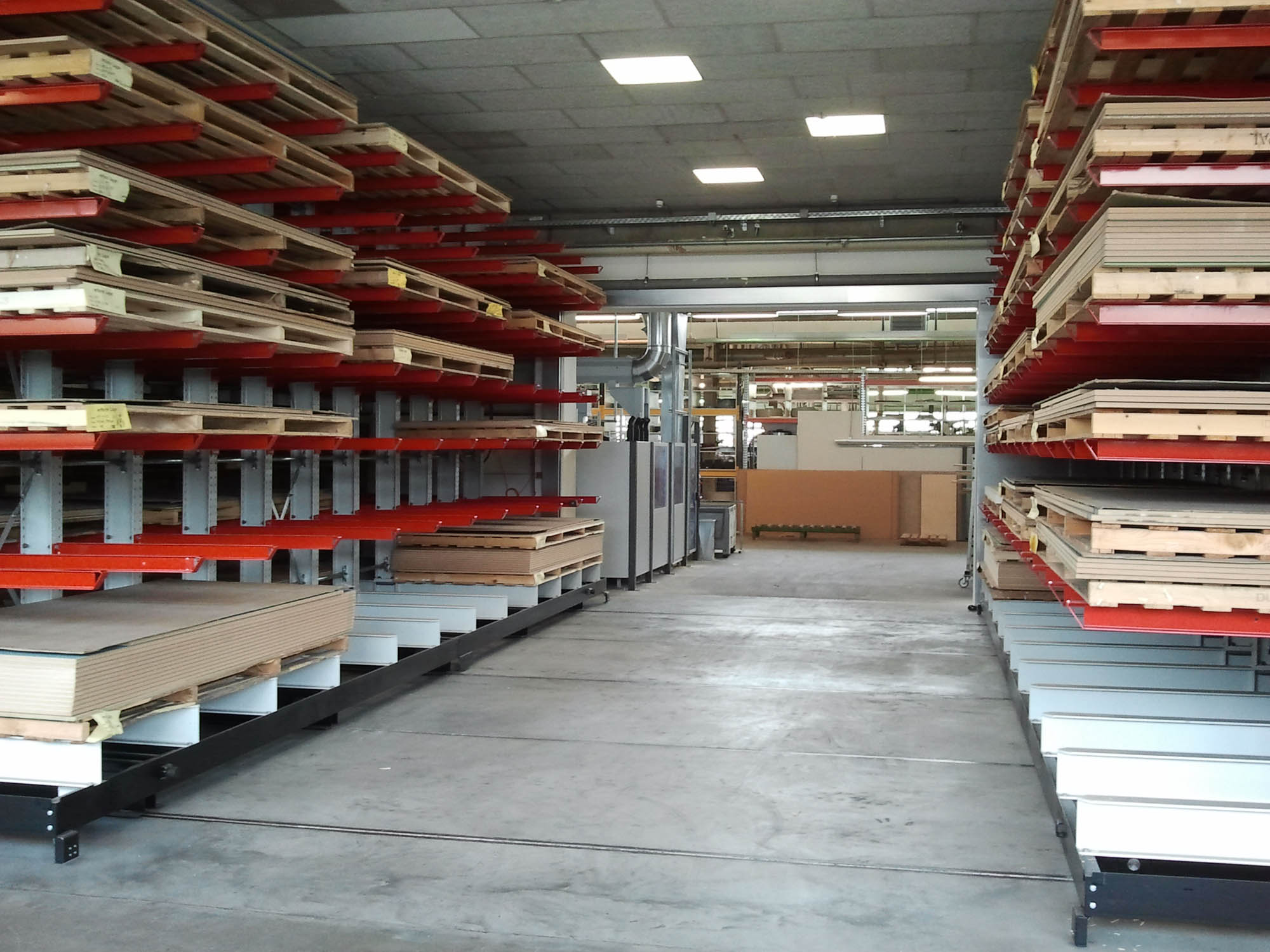

Vista para o corredor aberto de um sistema de estantes móveis. As restantes filas de prateleiras são empurradas juntas.
 Estantes móveis Estantes cantilever

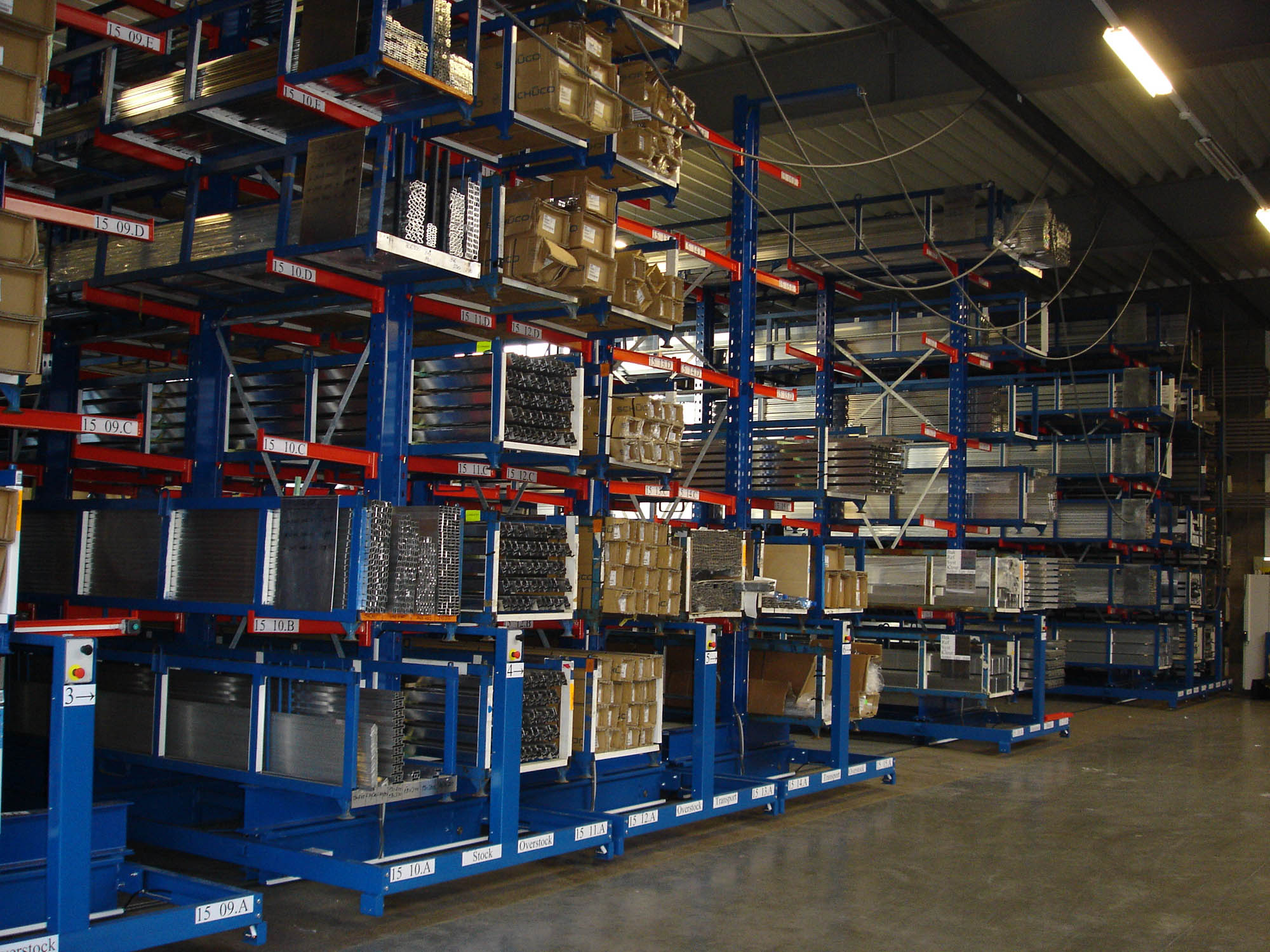

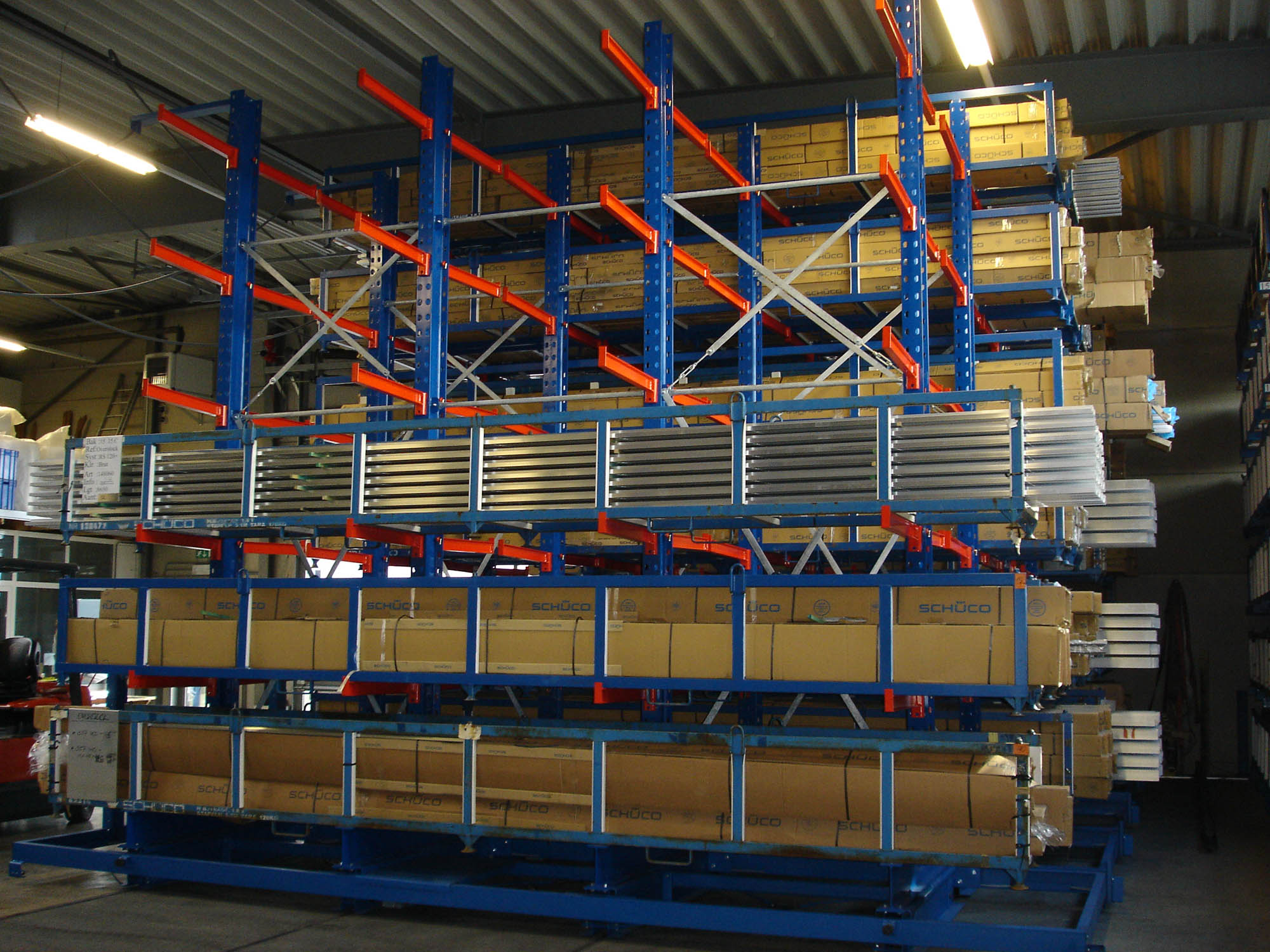

Estantes móveis para armazenagem compacta de perfis de alumínio.
Estantes móveis Estantes cantilever
Estantes móveis de cantilever num processador de alumínio. Armazenamento compacto numa pequena área.
 Estantes móveis Estantes cantilever

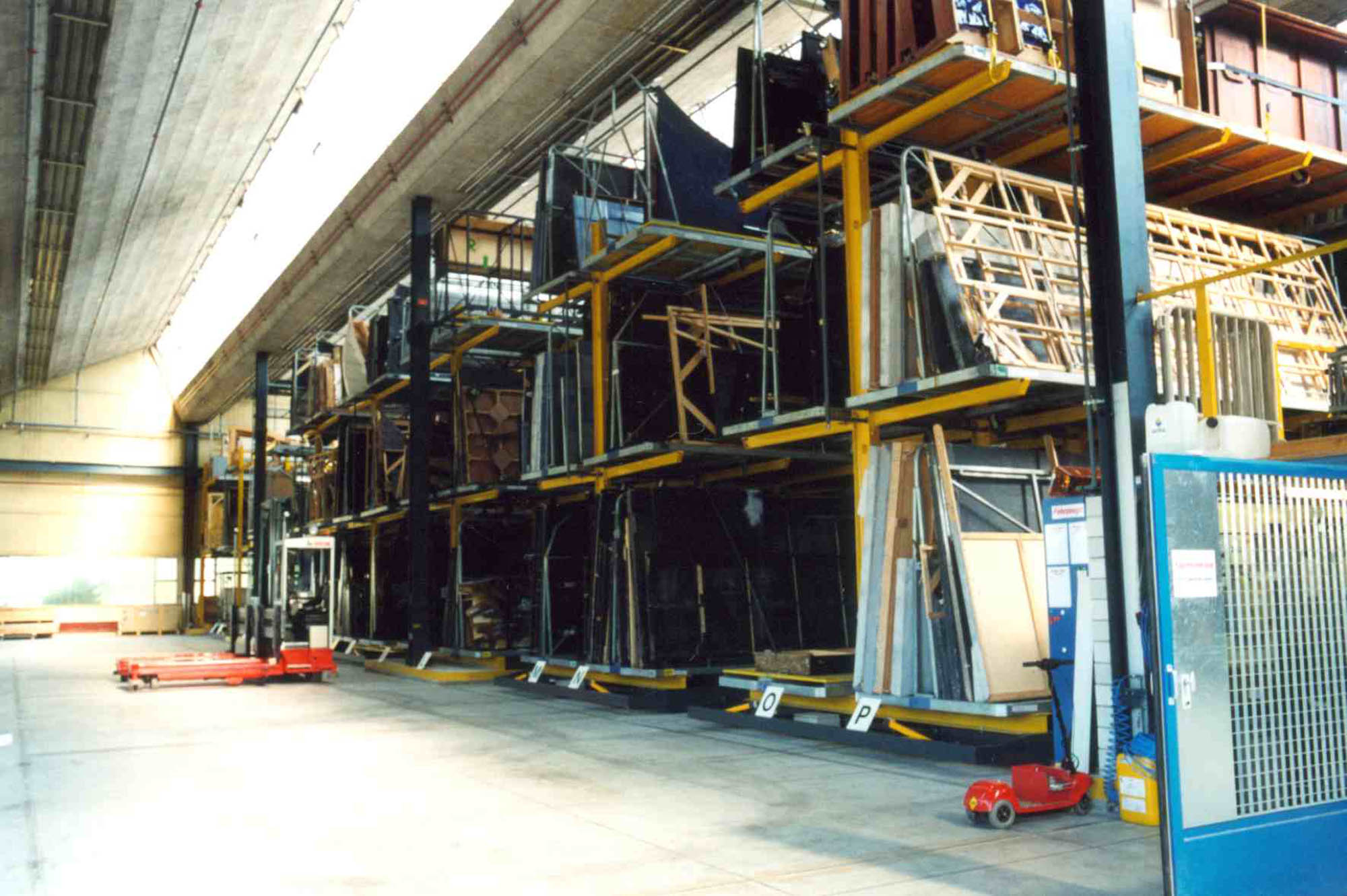

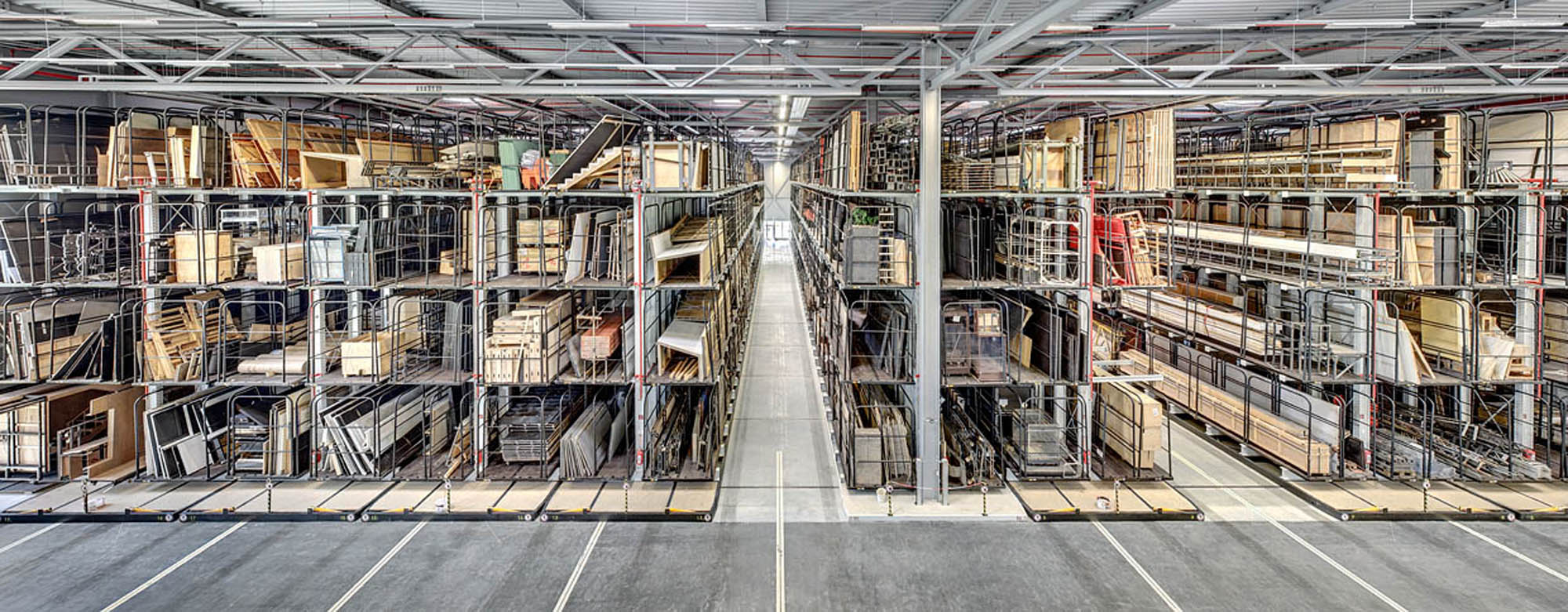

Na loja de cenários teatrais, as representações completas são armazenadas em prateleiras móveis que poupam espaço.
Estantes móveis Estantes cantilever

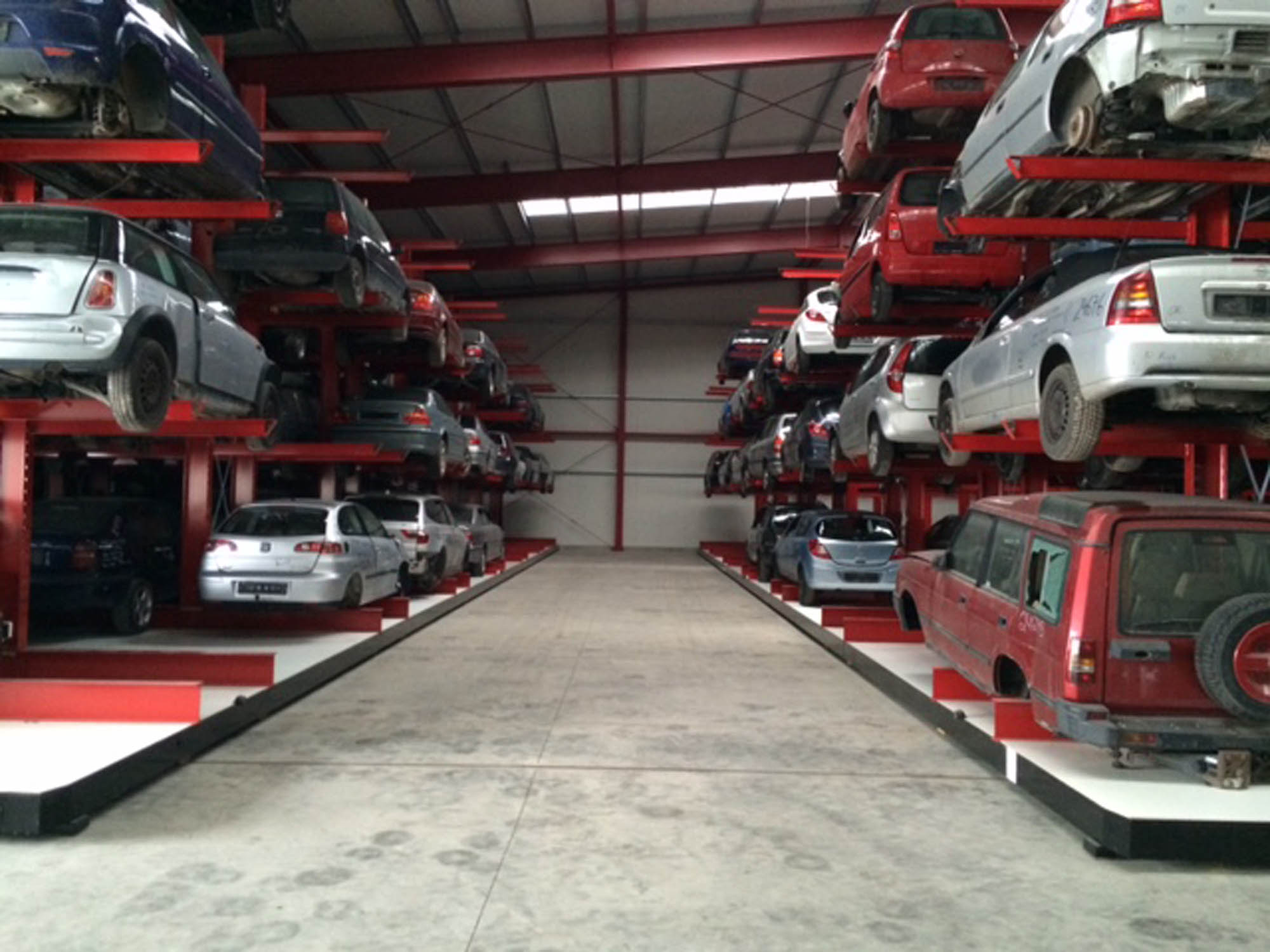

Os veículos completos podem ser armazenados em estantes móveis.
 Estantes móveis Estantes cantilever
Vista para o corredor de rack aberto de um sistema de estantes móveis. Em primeiro plano pode ver o interruptor para controlo manual das filas da prateleira.
Estantes móveis Estantes cantilever
Estantes móveis fechadas. Apenas o corredor da frente está aberto.
 Estantes móveis Estantes cantilever
Numa casa de ópera na Suíça. Conjuntos completos para vários espectáculos são armazenados em carruagens de transferência até 60 metros de comprimento.

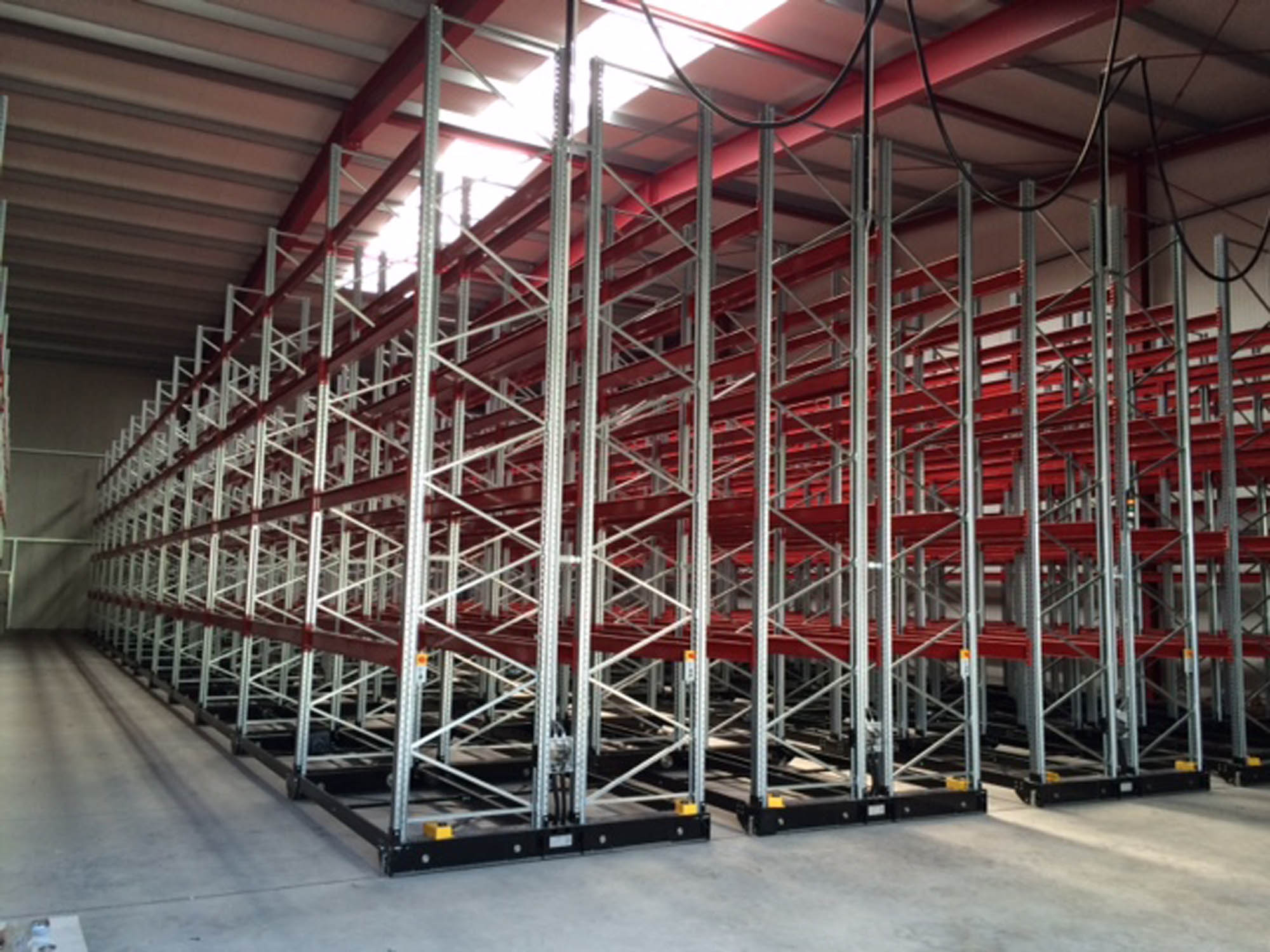

Estantes móveis Paletização

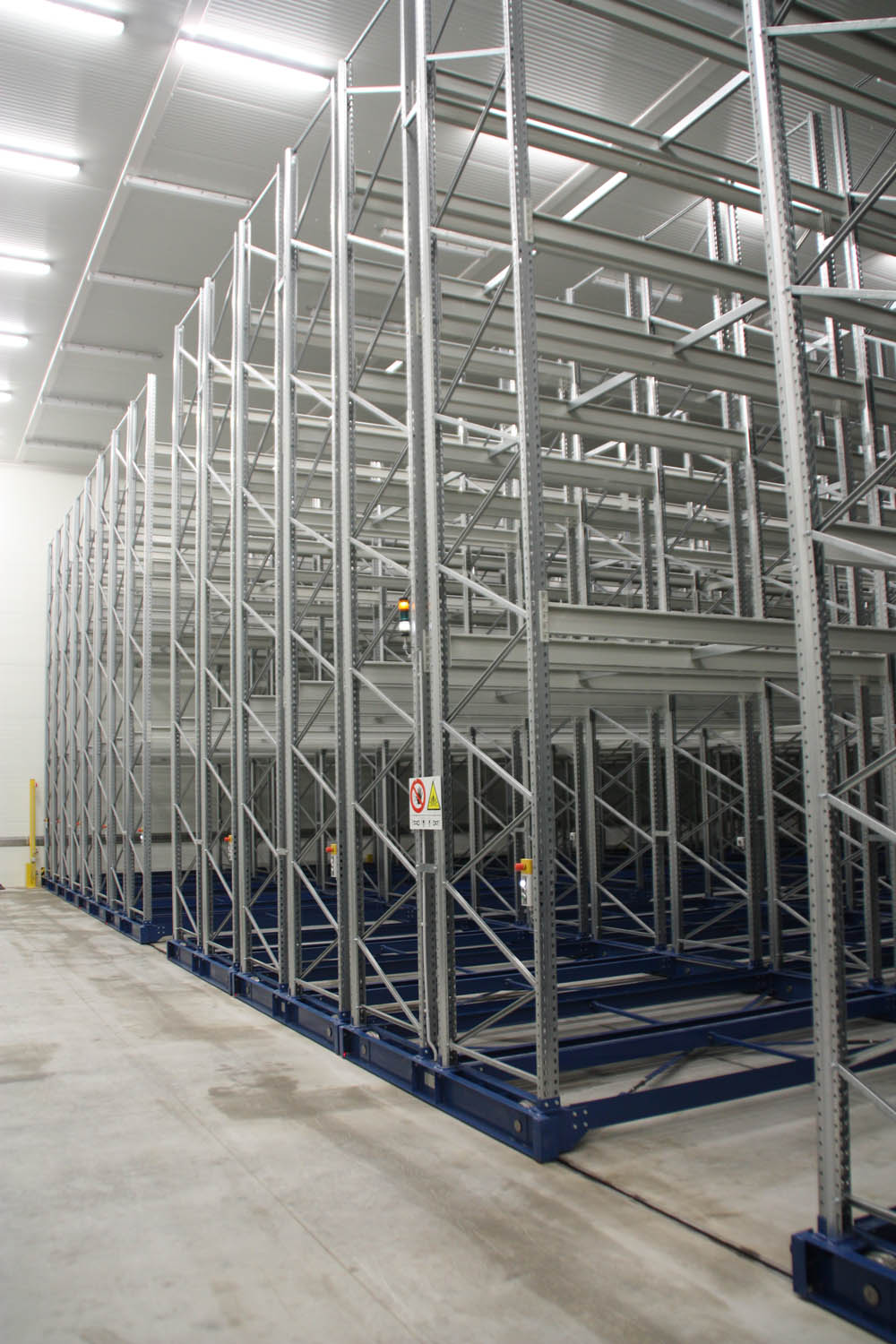

Os porta-paletes são montados em carruagens de transporte movidas electricamente.
Estantes móveis Paletização

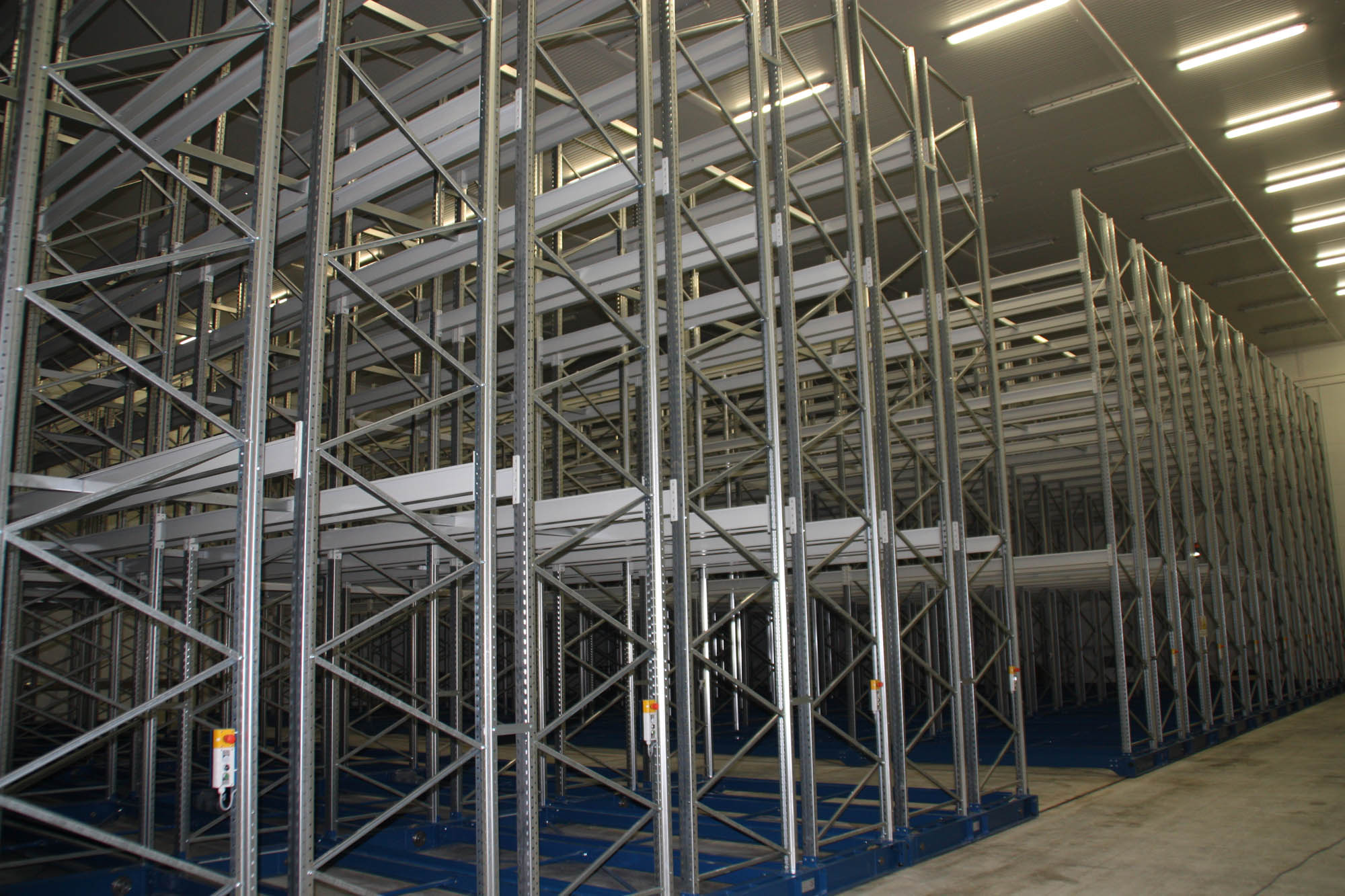

As prateleiras das paletes movem-se com o premir de um botão.
Estantes móveis Paletização
Assim que as prateleiras se movem, um corredor é aberto e os restantes corredores são fechados.
Estantes móveis Paletização
Armazenamento compacto numa pequena área. À prova de roubo devido a filas de prateleiras bem espaçadas.
Estantes móveis Paletização
No caso de uma chamada de estoque, apenas o corredor de onde se quer levar a mercadoria é aberto.
Estantes móveis Paletização

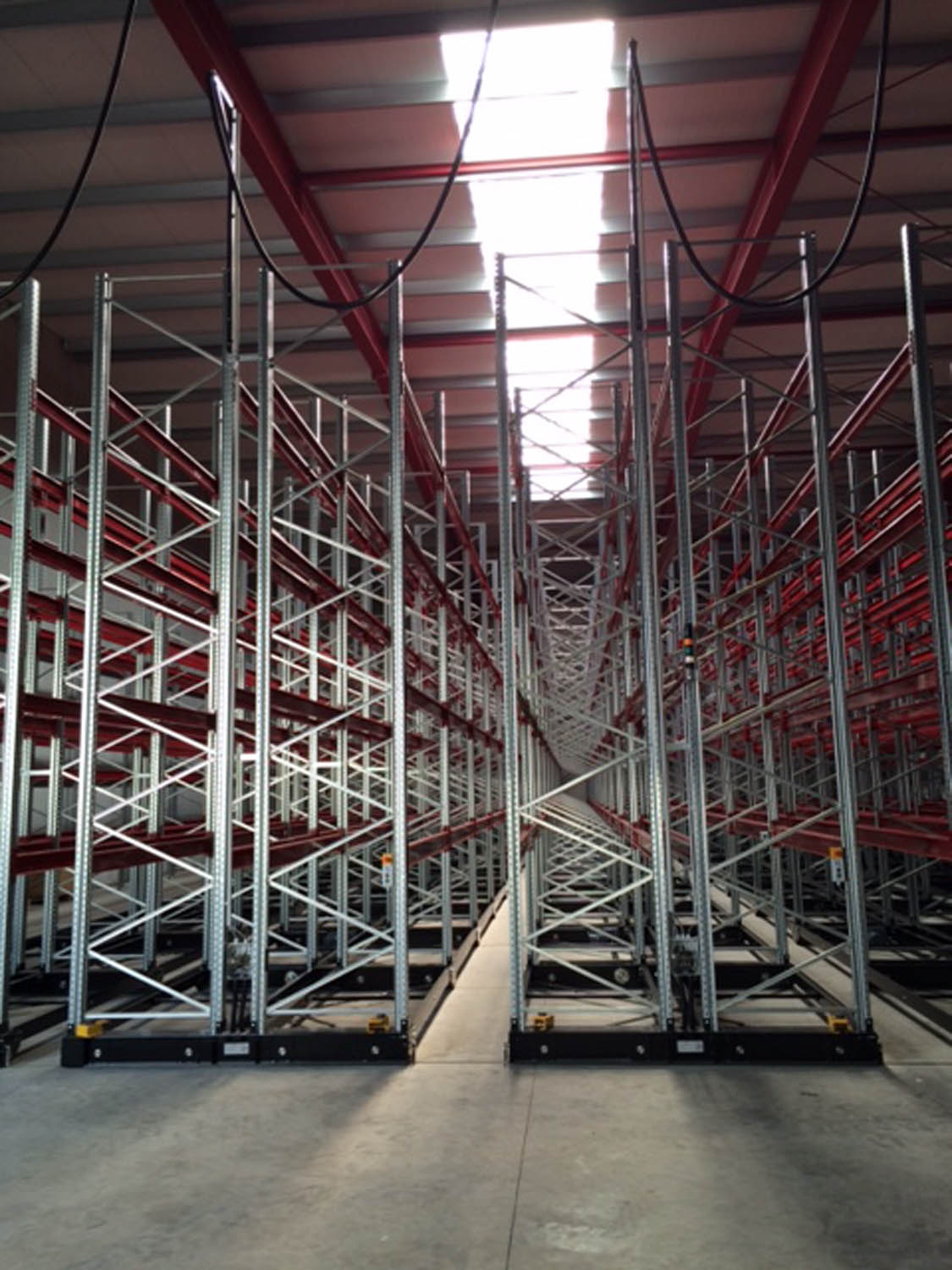

Corredor aberto de um sistema de estantes móveis.

Porta-paletes em carruagens de transferência

As estantes móveis para paletes são sistemas de estantes dinâmicas e adequadas para mercadorias paletizadas que necessitam de ser armazenadas de forma compacta sobre uma pequena pegada. Neste sistema de armazenamento, os robustos porta-paletes são montados em carruagens torsionalmente rígidas. A linha completa do rack é movida como uma única unidade de rack por meio de controlo electrónico ou manual. As carruagens de travessia funcionam sobre carris que podem ser instalados em novas construções, bem como em pisos existentes. Isto significa que só é necessário um corredor de operação para cada bloco de prateleiras do porta-paletes. Isto leva a um elevado grau de utilização do espaço, uma vez que apenas o corredor de onde os bens são armazenados ou recuperados da estante está aberto a qualquer momento.

Estantes OHRA - utilização óptima do espaço graças aos carrinhos móveis

As estantes móveis movem-se silenciosamente e movem-se juntas sem intervalos. Fora do horário de funcionamento, o sistema de estantes pode ser mudado para a "posição nocturna". Neste caso, as filas individuais de prateleiras de paletes são abertas a intervalos regulares apenas a tal ponto que não é possível aceder a um único corredor das prateleiras. Desta forma, as estantes móveis também oferecem uma protecção fiável contra o roubo.

Porta-paletes OHRA nas carruagens de transferência - as suas vantagens

  • Sistema muito compacto para o armazenamento de grandes quantidades sobre uma pequena pegada
  • Muito boa utilização do espaço
  • Aumento da capacidade de armazenamento
  • Protecção de bens valiosos contra roubo por "posicionamento nocturno" dos blocos das prateleiras
  • Curtas distâncias de trabalho

Pedido de orcamento

Características e opções

Estão disponíveis várias características para a configuração avançada do seu sistema de travessia OHRA, tanto como padrão como como opção - como por exemplo:

  • Ligação WMS
  • Barreiras ligeiras para impedir o tráfego pedonal ou várias empilhadoras num corredor
  • Interruptores de limite indutivos ou ópticos
  • Interruptor de pé óptico para evitar o risco de esmagamento
  • Luz do corredor com ou sem função de contador de empilhamento
  • Controlo Siemens S7
  • Posição nocturna para a prevenção do roubo
  • Operação de Drawbar
Características da prateleira móvel

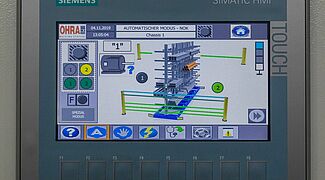

Visor para a gestão da prateleira móvel.
 Características da prateleira móvel

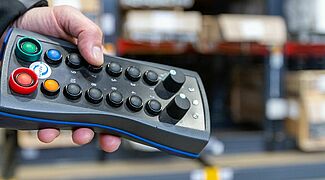

Comando à distância para prateleiras móveis.
 Características da prateleira móvel

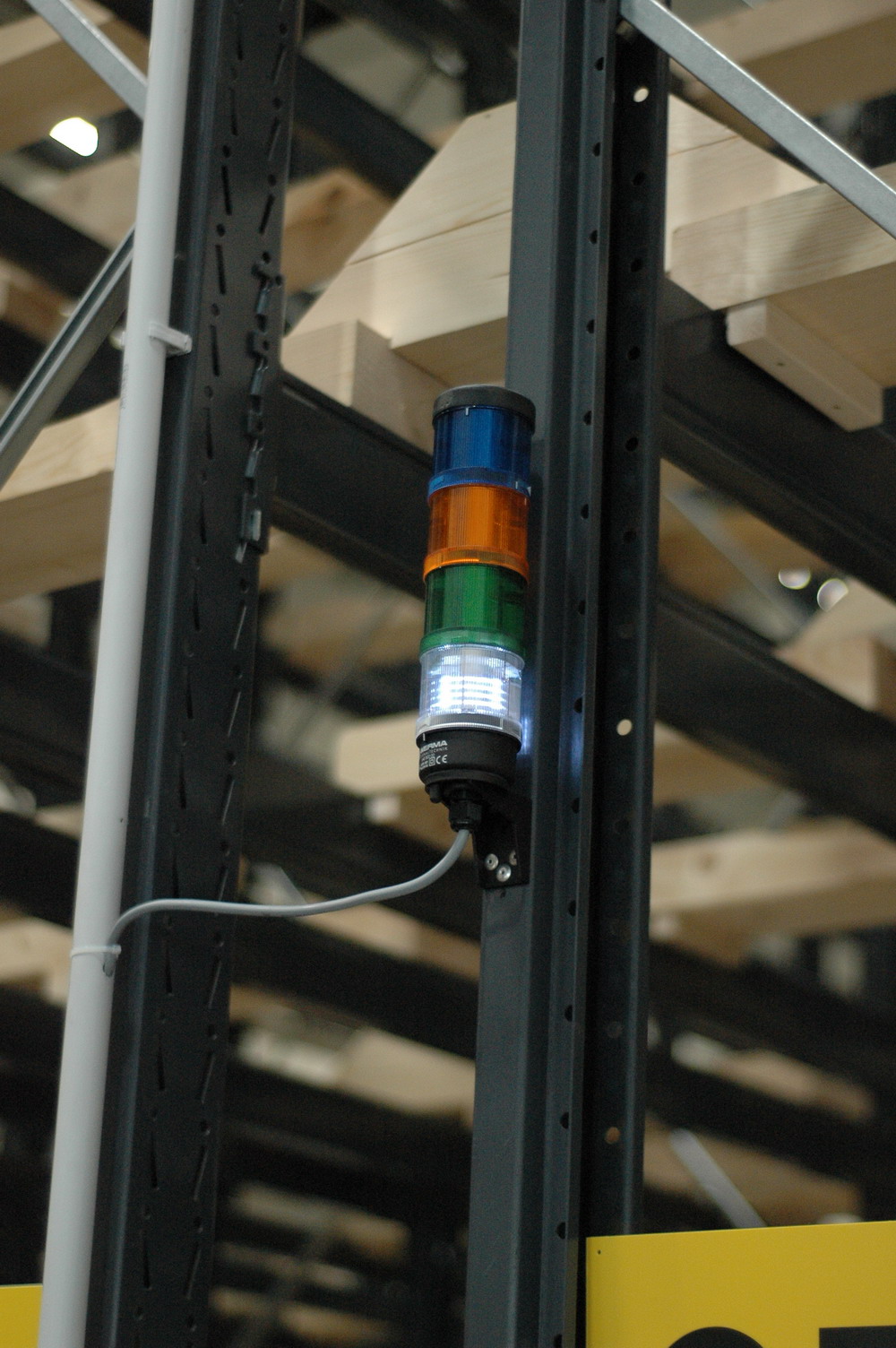

Luzes de sinalização para o funcionamento seguro de estantes móveis.
 Características da prateleira móvel

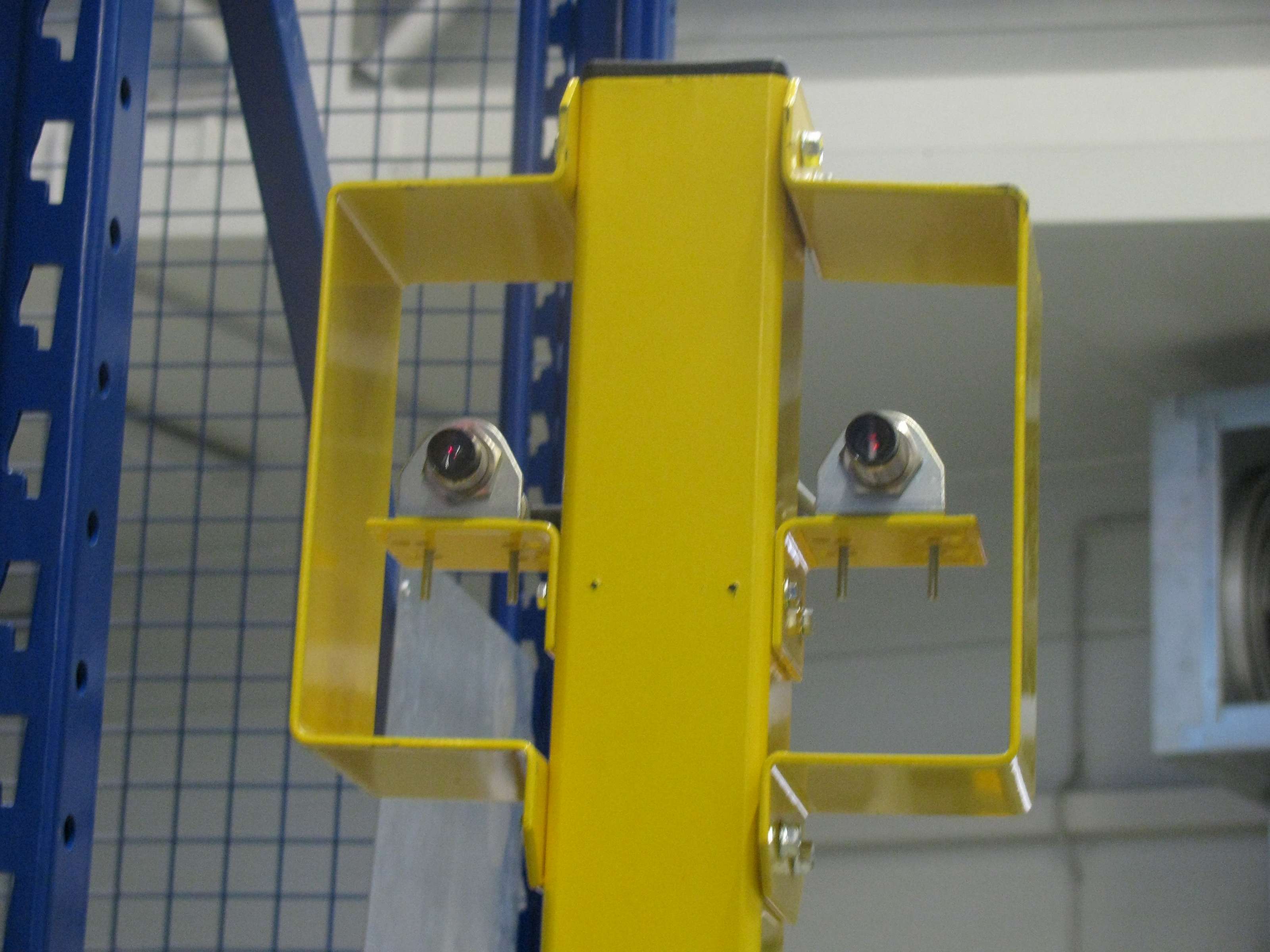

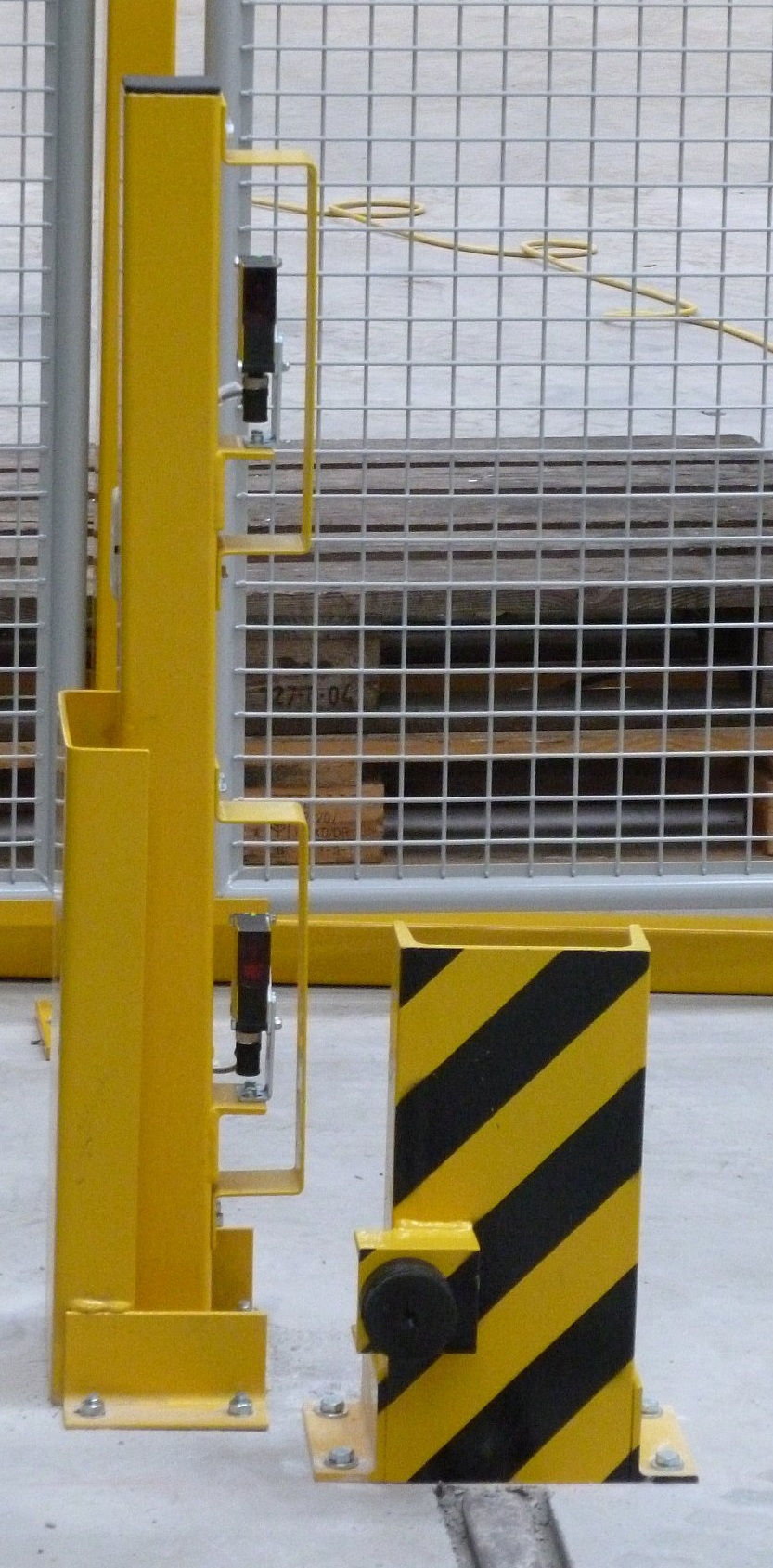

Acessórios de segurança: barreiras de luz para cremalheiras móveis
 Características da prateleira móvel

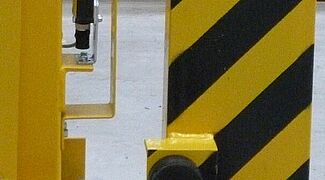

Acessórios de segurança para estantes móveis. Barreira de luz e paragem final na linha da prateleira.
Características da prateleira móvel

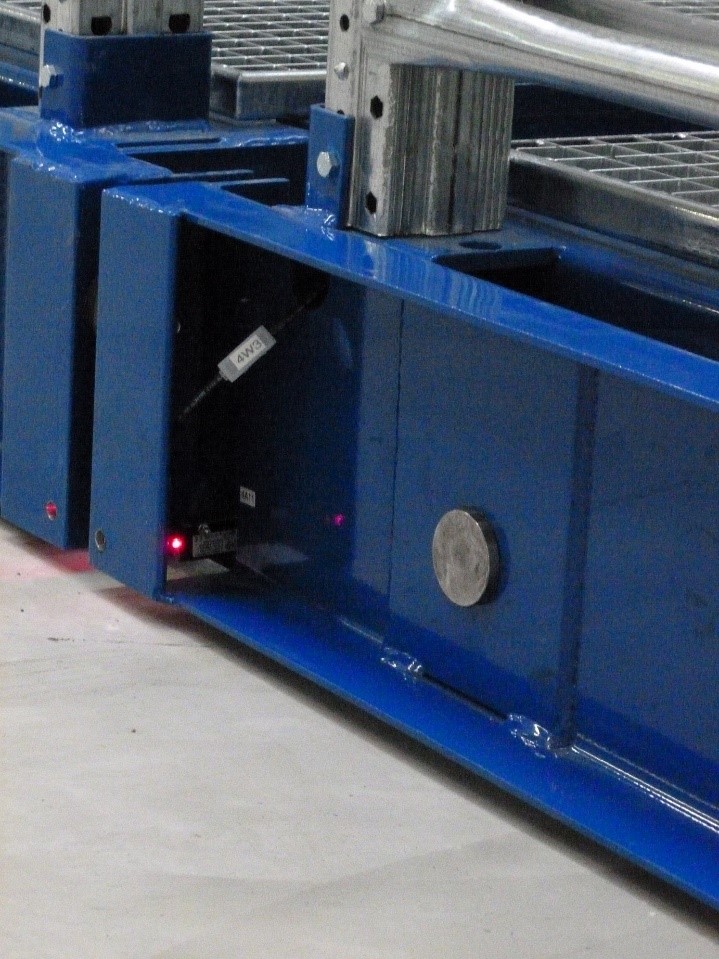

Barreira de luz no final de cada carruagem de travessia.
Características da prateleira móvel

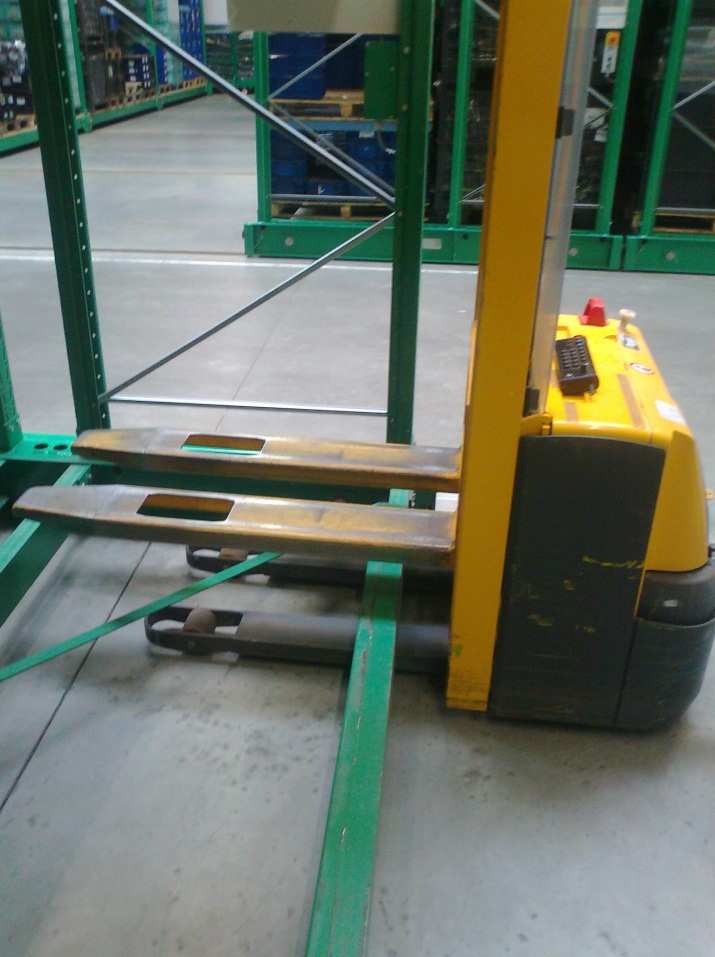

Tecnologia de transporte para estantes móveis
